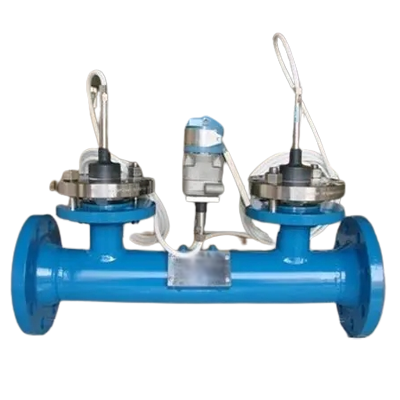

楔形流量計介紹▼▼▼

       楔形流量計是一種新型節流差壓式流量測量儀表，它可以在高粘度、低雷諾數、雷諾數可使用的流體情況下進行高精度的流量測量，在流速較低、流量小、管徑大的流量測量場合優勢。 楔形流量計主要用于高粘度重油、渣油、柴油、機油等、工業煤氣、焦爐煤氣、高爐煤氣、發生爐煤氣、城市煤氣、氫氣、氮氣、空氣、水蒸汽、污水液體等介質的流量測量。這種流量計結構簡單、無可動部件、不易被流體磨損、工作性能穩定、可靠、使用壽命長。它的測量元件及取壓裝置結構特殊流體通過時不形成滯留或堵塞壓力損失較小是在雷諾數較低的情況下進行高精度流量測量的理想選擇。

       楔形流量計按其組裝方式分為一體型和分離型，按其連接方式分為法蘭連接、焊接連接、螺紋連接及對夾式連接，按其取壓方式分為普通取壓、法蘭密封取壓等結構。

楔形流量計特點▼▼▼

      1、特別適合于高粘度、低雷諾數、帶懸浮顆?；驓馀莸慕橘|(zhì)測量；

      2、測量精度不受流體介質介電常數等特性的影響和限制；

      3、楔形件結構設計特殊，有導流作用，防堵塞；

      4、具有流體粘度變化、溫度變化、密度變化等補償功能；

      5、抗振動、抗沖擊、抗臟污、抗腐蝕；

      6、具有雙向流量測量功能；

      7、測量精度高；

      8、結構簡單、牢固、高可靠性，安裝方便，運行維護費用低；

      9、無運動部件、無磨損，長期使用時不需要重新標定。

楔形流量計技術參數▼▼▼

楔形流量計選型▼▼▼

       1、材質選擇

       儀表的選擇原則上應根據所測量介質的腐蝕類型和腐蝕性的大小以及介質工況溫度由用戶自己做出選擇。

       2、通徑規格

       楔形流量計產品，一般情況下都按工藝管道的公稱通徑選定流量傳感器的通徑規格，如管道的公稱通徑(或內徑)為100mm時，應選通徑規格為DN100的產品。

        3、流量范圍

       選型時，應保證管道內的流體流量在流量計的測量范圍之內，且處于其測量范圍的1/2～2/3處為較為合適。

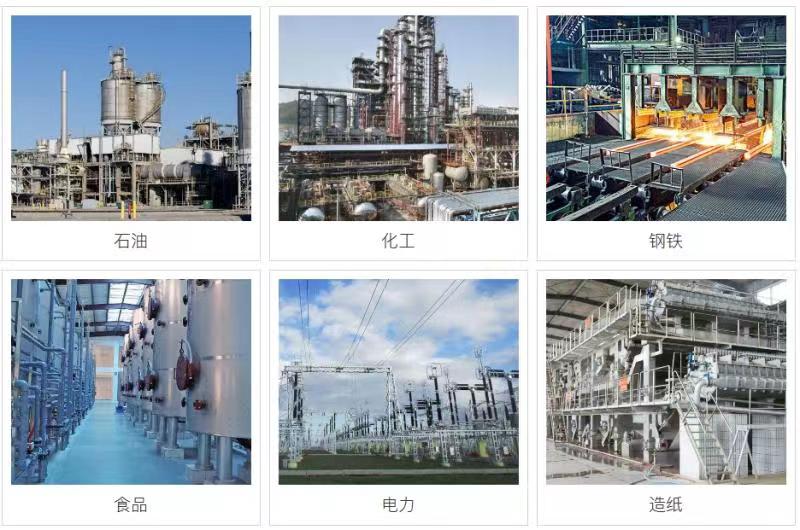

楔形流量計應用場景▼▼▼

　　可測量腐蝕性介質，由于差壓測量是采用隔膜式的雙法蘭差壓變送器，腐蝕性介質不能進人導壓管和差壓變送器，所以只要用耐腐蝕材料加工楔形節流件，就能使儀表對腐蝕性介質進行測量。

　　適合于測量泥漿、煤焦油瀝青、煤水懸浮液以及其他高粘度流體；

　　用于清潔液體、高粘度流體、腐蝕性流體、漿液、各種氣體包括空氣、蒸汽、臟污煤氣和天然氣等的測量。

楔形流量計安裝注意事項▼▼▼

       1、一般楔形流量傳感器有前后測量管，可在水平或垂直安裝及使用。當傳感器在垂直管道上安裝時，流體應自上而下流動。測量液體時應注意使差壓變送器能排除氣泡，以免引起儀表零點漂移；

       2、傳感器上下游側應配置直管段，管道內壁應光滑、清潔、無附著物，直管段長度要求  請詳細閱讀說明書。

       3、水平安裝時，楔式差壓元件應與管道中心線成90°。對于垂直安裝，由于取壓點之間輕微的靜壓影響必須注意差壓變送器調零。

我們能提供的服務  ▼▼▼

A、根據需求推薦選型及報價；B、產品個性化定制；C、7*24小時全國服務熱線 ；D、上門指導安裝。
